繪圖型模組目錄 Graphic LCM Catalogs
產品介紹:
Display Format
Char. x Line
Picture Model No.

Outline
Dimension
(WxH)mm

Effective
Viewing Area

(WxH)mm
Dot Size
(WxH)mm
Dot Pitch
(WxH)mm
Specification File

128 x 64

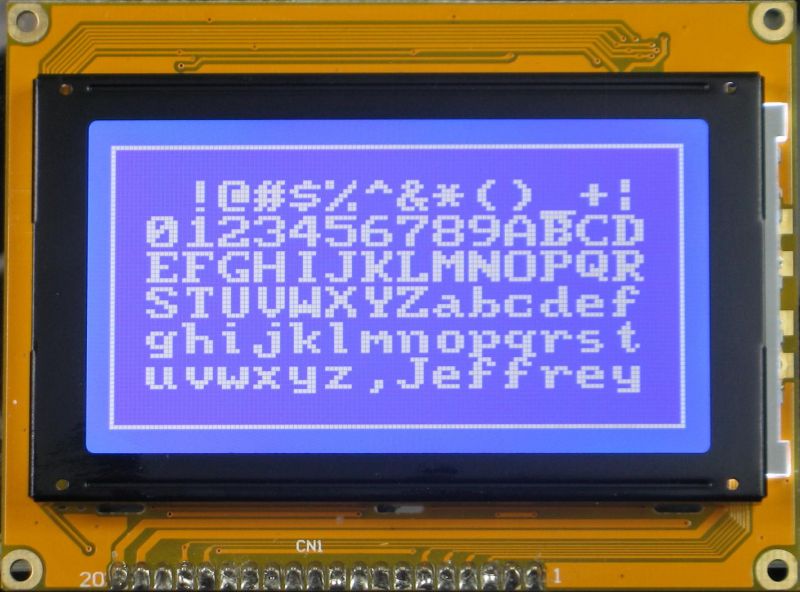

SGS12864A0

93.0 x 70.0  72.0 x 39.0 0.48 x 0.48 0.52 x 0.52

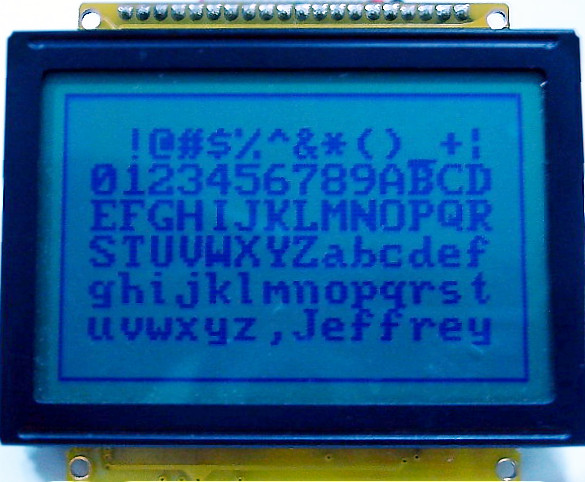

SGS12864D0

63.2 x 54.2 55.0 x 36.0 0.35 x 0.45 0.39 x 0.49

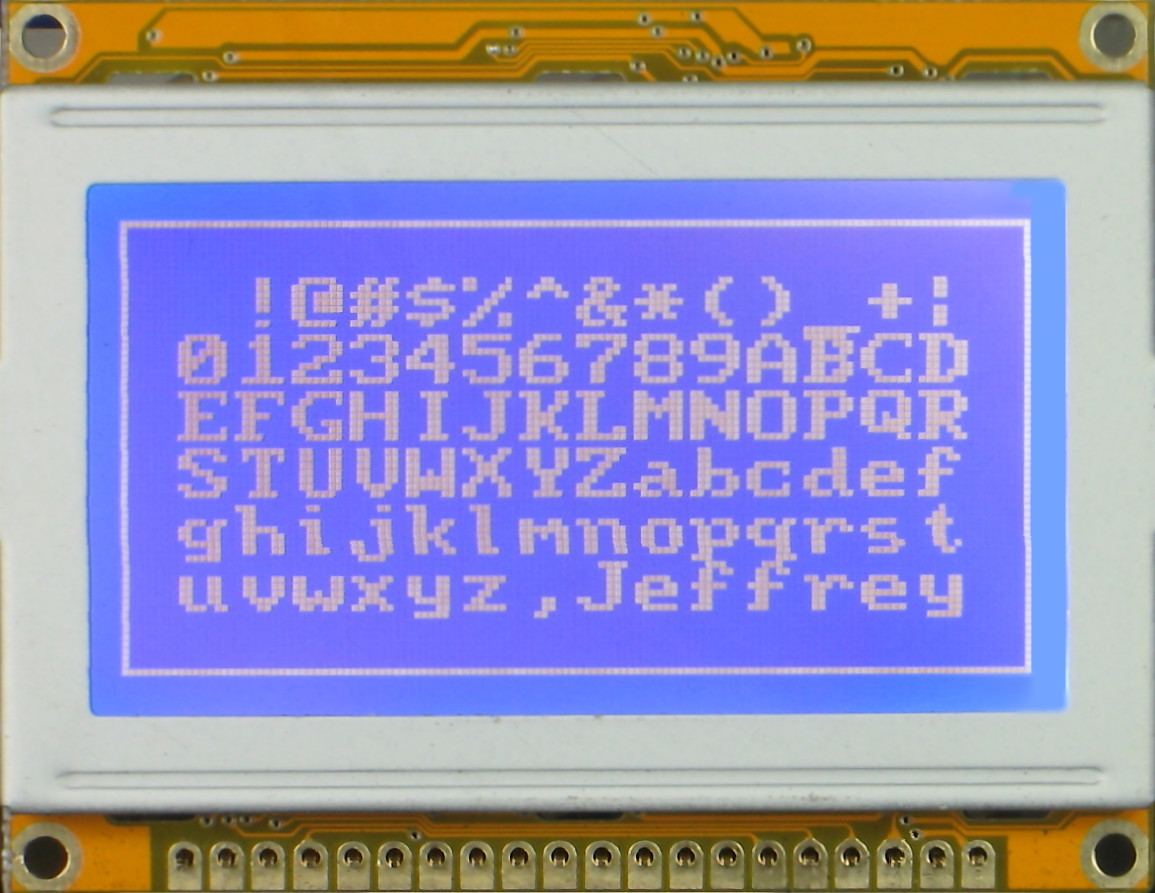

SGS12864E0

70.2 x 55.0 59.0 x 32.0 0.40 x 0.40 0.43 x 0.43

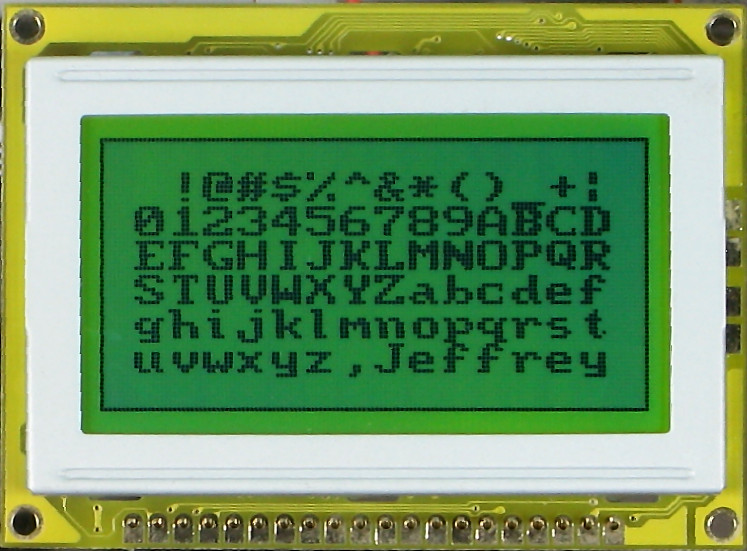

SGS12864G0

75.0 x 55.0 59.0 x 32.0 0.40 x 0.40 0.43 x 0.43
192 x 64

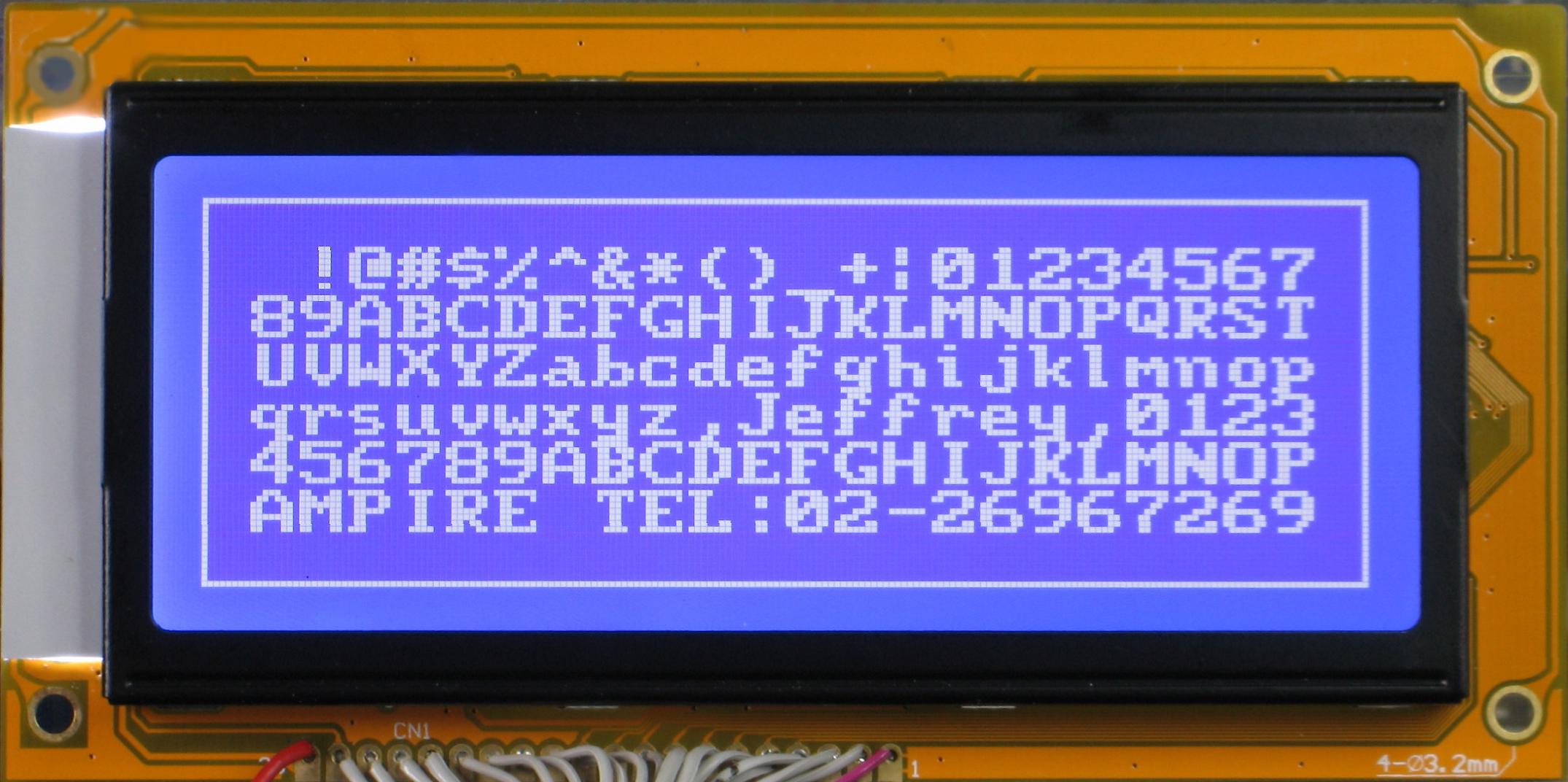

SGS19264A0

130.0 x 65.0 104.0 x 39.0 0.45 x 0.45 0.50 x 0.50
240 x 64

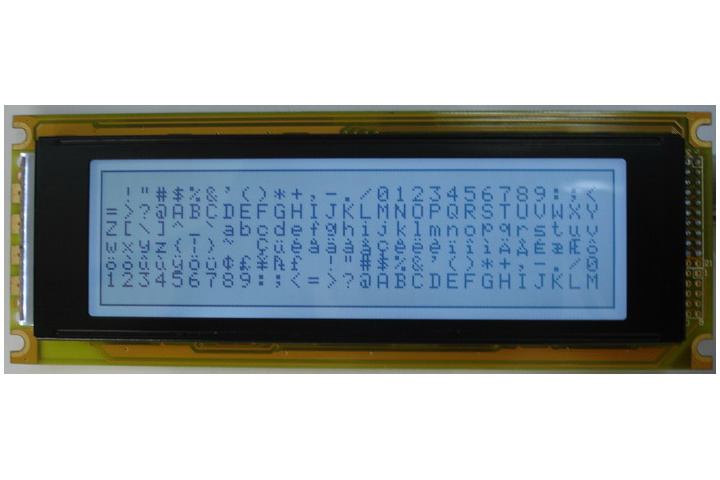

SGS24064E0

180.0 x 65.0 132.0 x 39.0 0.49 x 0.49 0.53 x 0.53
240 x 120

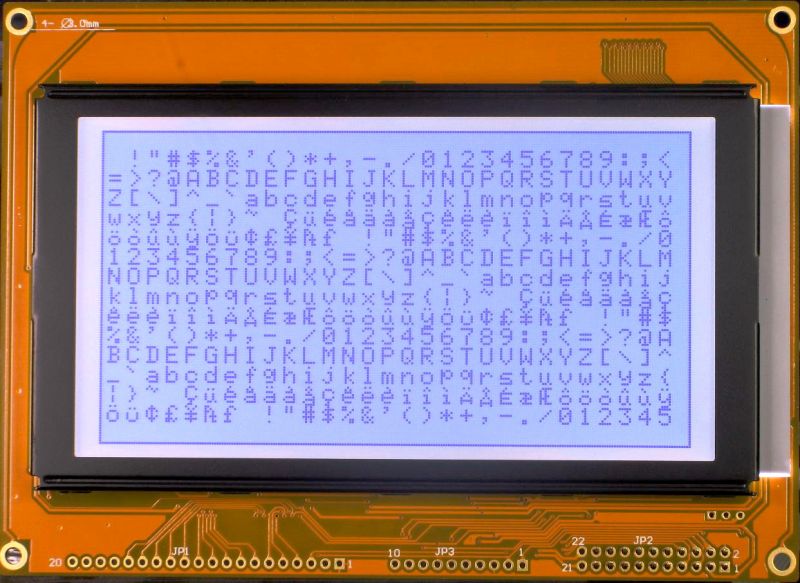

SGS24012E0

 144.0 x 104.0 114.0 x 61.0 0.40 x 0.40 0.44 x 0.44

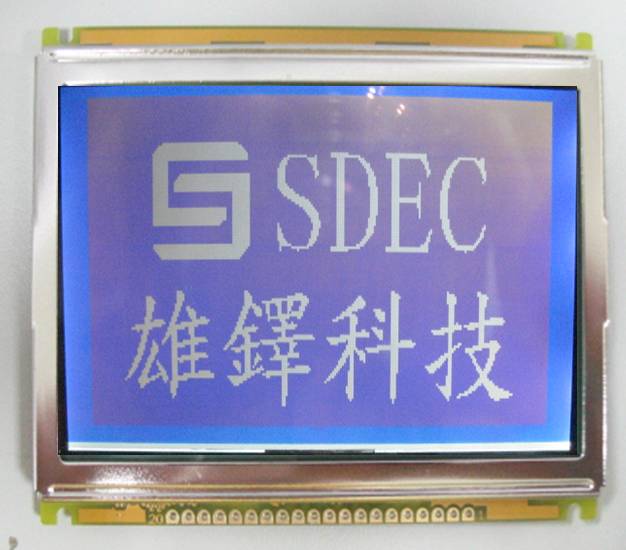

SGS24012I0

91.8 x 74.0 83.2 x 54.0 0.30 x 0.33 0.33 x 0.36
320 x 240

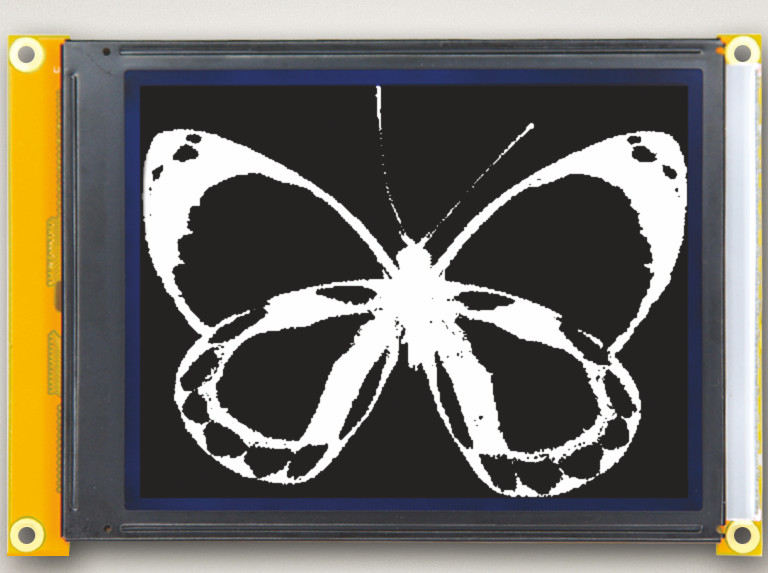

SGS32024H2

122.0 x 92.0 115.1 x 86.3 0.33 x 0.33 0.66 x 0.66
